從一粒焦炭到航天利器：趣說等靜壓石墨的九步進化史
編輯：2026-02-27 19:21:57
01、緣起：60 年代的一聲“爆炸”
1960 年代，美國一家實驗室在高壓釜里誤打誤撞地“壓”出了一塊各向同性的石墨圓餅。當時沒人想到，這塊看似普通的“黑餅”會在半個世紀后成為冶金、核電、航天三大高精尖領域的共通語言。
02、性能王牌：把“軟”石墨推向極限
與普通石墨相比，等靜壓石墨把“軟”字寫到了極致——
-
耐熱：惰性氣氛下，強度隨溫度升高而升高，2 500 ℃ 仍保持*高值；
-
致密：熱膨脹系數(shù)低至 0.1×10?? /℃，抗熱震性能遠超傳統(tǒng)材料；
-
均勻：各向同性，任意方向強度一致；
-
防腐：耐酸、耐堿、耐有機溶劑；
-
導電導熱：熱導率可達 150 W/(m·K)，電導率穩(wěn)定在 500 S/cm 以上；
-
可加工：車、銑、磨、鉆一氣呵成，尺寸公差可控制在微米級。
正是這些“硬指標”，讓等靜壓石墨成為高端裝備的隱形支柱。
03、原料：一粒焦炭的“選美”
3.1 ▲ 骨料三兄弟
石油焦、瀝青焦、地瀝青焦——三者輪流坐莊，決定*終產(chǎn)品的“脾氣”。美國 POCO 的 AXF 系列就采用地瀝青焦 Gilsonite，天生致密，無需后期“補膠”。
3.2 ▲ 黏結(jié)劑：煤瀝青的“軟硬之爭”
煤瀝青軟化點從 50 ℃到 250 ℃ 不等，軟化點越高，焙燒收縮越小，但易開裂；軟化點低則產(chǎn)品致密，卻需更長的控溫曲線。原料精選是成敗分水嶺——任何批次波動都會在后續(xù)工序“放大”成廢品。
04、超微粉碎：把“黑金”磨成霧
骨料要達到 20 μm 以下，*產(chǎn)品甚至把顆粒磨到 1 μm。立式輥磨機負責“粗磨”，氣流磨機負責“精修”，比表面積每增加 1 m²/g，后續(xù)強度就能提升 5%。
05、混捏：讓瀝青“裹”住焦粒
溫度比電極糊高 30 ℃、時間多一小時、瀝青用量多 3%，看似微調(diào)卻決定孔隙率。出料時糊料呈“黑色橡皮泥”狀，一拉成絲，一搓成條，才算合格。
06、成型：液體里的“靜水壓”

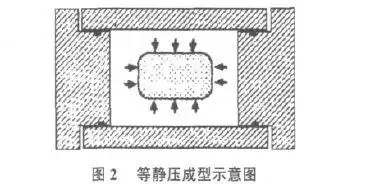

把糊料裝進橡膠模，高頻振動排氣，真空抽走氣泡，再投入 100–200 MPa 的水介質(zhì)。帕斯卡原理讓壓力均勻傳導，顆粒呈“亂序堆砌”，于是原本各向異性的石墨被“壓”成了各向同性的整體。一次成型即可獲得φ3 000 mm×5 000 mm 的巨型坩堝坯體。
07、焙燒：慢工出細活
體積越大越怕“心梗”。升溫速度≤1 ℃/h、爐內(nèi)溫差≤20 ℃、歷時 1–2 個月——任何急躁都會讓裂紋在深夜悄然出現(xiàn)。緩慢熱解讓瀝青揮發(fā)分均勻逸出，留下致密的炭骨架。
08、浸漬—焙燒循環(huán)：給石墨“打點滴”
開口氣孔像海綿一樣吸油，多次加壓浸漬可把體積密度再抬升 10%–15%。每完成一次浸漬，都要重新焙燒脫氣，循環(huán) 3–5 次后，導電率可逼近銅的 60%。
09、石墨化：從“炭”到“石墨”的蛻變
艾奇遜法、內(nèi)熱串接法、高頻感應法——無論哪一派，都要把制品塞進 3 000 ℃ 的“火爐”。碳原子重新排隊，亂層結(jié)構(gòu)變成三維六方晶格，體積密度飆升至 2.15 g/cm³ 以上，電阻率降至 <5 μΩ·cm。但抗折強度會下降約 20%，需要提前權衡。
10、檢查與提純：給高端用戶一顆“定心丸”
密度、硬度、強度、電阻率、灰分逐項過關后，還要用鹵素氣體做提純：氯氣除雜、氟氣除硼，把雜質(zhì)趕盡殺絕后才能進入半導體、核燃料循環(huán)。整條產(chǎn)線下來，廢品率被壓到 <1%，真正做到“粒粒皆辛苦”。
（來源鏈接：https://baijiahao.baidu.com/s?id=1854692983553497041&wfr=spider&for=pc）
服務熱線：0359-5668082
文章詳情 DETAILS
文章詳情 DETAILS
從一粒焦炭到航天利器：趣說等靜壓石墨的九步進化史
編輯：2026-02-27 19:21:57
01、緣起：60 年代的一聲“爆炸”
1960 年代，美國一家實驗室在高壓釜里誤打誤撞地“壓”出了一塊各向同性的石墨圓餅。當時沒人想到，這塊看似普通的“黑餅”會在半個世紀后成為冶金、核電、航天三大高精尖領域的共通語言。
02、性能王牌：把“軟”石墨推向極限
與普通石墨相比，等靜壓石墨把“軟”字寫到了極致——
-
耐熱：惰性氣氛下，強度隨溫度升高而升高，2 500 ℃ 仍保持*高值；
-
致密：熱膨脹系數(shù)低至 0.1×10?? /℃，抗熱震性能遠超傳統(tǒng)材料；
-
均勻：各向同性，任意方向強度一致；
-
防腐：耐酸、耐堿、耐有機溶劑；
-
導電導熱：熱導率可達 150 W/(m·K)，電導率穩(wěn)定在 500 S/cm 以上；
-
可加工：車、銑、磨、鉆一氣呵成，尺寸公差可控制在微米級。
正是這些“硬指標”，讓等靜壓石墨成為高端裝備的隱形支柱。
03、原料：一粒焦炭的“選美”
3.1 ▲ 骨料三兄弟
石油焦、瀝青焦、地瀝青焦——三者輪流坐莊，決定*終產(chǎn)品的“脾氣”。美國 POCO 的 AXF 系列就采用地瀝青焦 Gilsonite，天生致密，無需后期“補膠”。
3.2 ▲ 黏結(jié)劑：煤瀝青的“軟硬之爭”
煤瀝青軟化點從 50 ℃到 250 ℃ 不等，軟化點越高，焙燒收縮越小，但易開裂；軟化點低則產(chǎn)品致密，卻需更長的控溫曲線。原料精選是成敗分水嶺——任何批次波動都會在后續(xù)工序“放大”成廢品。
04、超微粉碎：把“黑金”磨成霧
骨料要達到 20 μm 以下，*產(chǎn)品甚至把顆粒磨到 1 μm。立式輥磨機負責“粗磨”，氣流磨機負責“精修”，比表面積每增加 1 m²/g，后續(xù)強度就能提升 5%。
05、混捏：讓瀝青“裹”住焦粒
溫度比電極糊高 30 ℃、時間多一小時、瀝青用量多 3%，看似微調(diào)卻決定孔隙率。出料時糊料呈“黑色橡皮泥”狀，一拉成絲，一搓成條，才算合格。
06、成型：液體里的“靜水壓”
把糊料裝進橡膠模，高頻振動排氣，真空抽走氣泡，再投入 100–200 MPa 的水介質(zhì)。帕斯卡原理讓壓力均勻傳導，顆粒呈“亂序堆砌”，于是原本各向異性的石墨被“壓”成了各向同性的整體。一次成型即可獲得φ3 000 mm×5 000 mm 的巨型坩堝坯體。
07、焙燒：慢工出細活
體積越大越怕“心梗”。升溫速度≤1 ℃/h、爐內(nèi)溫差≤20 ℃、歷時 1–2 個月——任何急躁都會讓裂紋在深夜悄然出現(xiàn)。緩慢熱解讓瀝青揮發(fā)分均勻逸出，留下致密的炭骨架。
08、浸漬—焙燒循環(huán)：給石墨“打點滴”
開口氣孔像海綿一樣吸油，多次加壓浸漬可把體積密度再抬升 10%–15%。每完成一次浸漬，都要重新焙燒脫氣，循環(huán) 3–5 次后，導電率可逼近銅的 60%。
09、石墨化：從“炭”到“石墨”的蛻變
艾奇遜法、內(nèi)熱串接法、高頻感應法——無論哪一派，都要把制品塞進 3 000 ℃ 的“火爐”。碳原子重新排隊，亂層結(jié)構(gòu)變成三維六方晶格，體積密度飆升至 2.15 g/cm³ 以上，電阻率降至 <5 μΩ·cm。但抗折強度會下降約 20%，需要提前權衡。
10、檢查與提純：給高端用戶一顆“定心丸”
密度、硬度、強度、電阻率、灰分逐項過關后，還要用鹵素氣體做提純：氯氣除雜、氟氣除硼，把雜質(zhì)趕盡殺絕后才能進入半導體、核燃料循環(huán)。整條產(chǎn)線下來，廢品率被壓到 <1%，真正做到“粒粒皆辛苦”。
（來源鏈接：https://baijiahao.baidu.com/s?id=1854692983553497041&wfr=spider&for=pc）
版權所有：山西北都科技股份有限公司 備案號：晉ICP備2022006699號-1
